欢迎来到航纳科技 网站地图

010-67971160
13810493988

新闻中心News
您现在的位置:首页> 新闻中心> 行业新闻

耐酸碱防腐涂料漆膜缺陷分析与修正(三)

发布日期:2020-06-29

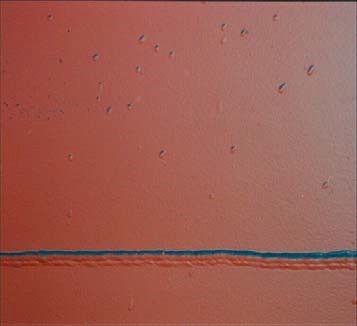

5)漏涂

漏涂就是被涂表面上没有涂到漆的地方,或者因搭幅不够而厚度不足。这些部位必须作标记,而后重涂到规定膜厚。根据经验,有些地方,如扁钢衍材后面,粗糙的焊缝,切口和自由边,或者其它不利于喷涂的地方,特别容易导致漆膜质量不好,这些部位要求进行条涂。

    这些部位产生的涂层缺陷通常是针状点锈。这是因为施工中不注意而产生的最常见问题。如果上下倾斜低的喷枪,上面和下面的漆膜就会过厚。如果低运枪时走弧形,中间部位的漆膜就会过厚,而开枪与收枪部位则漆膜较薄。每走一枪,要求进行 50%的搭幅,以避免漏涂。

     6)过喷和干喷

过喷(Over Spray):是指涂料只有些漆雾粒子到达被涂物表面,形成象砂纸一样的漆面。

干喷(Dry Spray):干喷指到达被涂物表面前液体涂料已经半干,但还有一定的湿度刚刚能够附着于表面成膜,却不能形成连续且有效的漆膜。

过喷和干喷主要是施工技巧不好:

(1) 喷漆时距离太远

(2) 走枪为弧形或倾斜

(3) 温度太高

(4) 喷漆泵压力太高

(5) 大风或过份的通风

船舶干舷喷涂面漆时,由于高空作业风大,很容易对水线和直底部位造成干喷现象。
       干喷粒子由于在喷到被涂物途中时部分溶剂就会损失了,那么就形成了半干漆尘,附着力极差,甚至没有任何附着力。从这点来看,漆膜是不完全的。
     表面已经存在的过喷,要除掉。干燥粘附的粒子可以扫去或铲去。假如允许过喷粒子留在表面,下道漆就会形成不连续漆膜,针状锈蚀就会发生,或者涂层间的附着力会很差。

北京航纳科技有限公司研发的HE系列、HT系列、HC系列高分子纳米重防腐涂料各项性能指标远超国内外其他耐酸碱防腐涂料产品,已经广泛应用于国防航天和重化工等领域。欢迎广大客户朋友参观考察,业务洽谈。
