在防腐界从业的人员都知道“3分料，7分工”，好的防腐施工是耐酸碱重防腐涂料发挥其防腐性能的基础，在施工过程中
（1）漆膜过厚
漆膜过厚最明显就是浪费涂料，进一步讲涂层的质量也会受到负面影响。涂膜过厚，挥发性涂料的干燥就会不好，溶剂会残留在漆膜中，表层虽然已经干了，但是下层较软，容易引起涂层起泡与底材的结合力不好。厚浆型氯化橡胶和乙烯涂料不宜超过 80 微米的漆膜厚度，因为它们本身的固体份并不高，最容易产生溶剂的残留。传统的醇酸树脂涂料，通常漆膜厚度规定为 40-50 微米，因为太厚的漆膜会使漆膜表面固化后，氧气无法深入涂层底部，而导致下面固化不足，这就是为什么有时醇酸漆表面硬干后底部还发粘的原因。
环氧等固化型涂料来说，会产生内部收缩，引起涂料开裂、剥落，这种现象特别容易在内角处发生。针孔也会因漆膜过厚而产生。

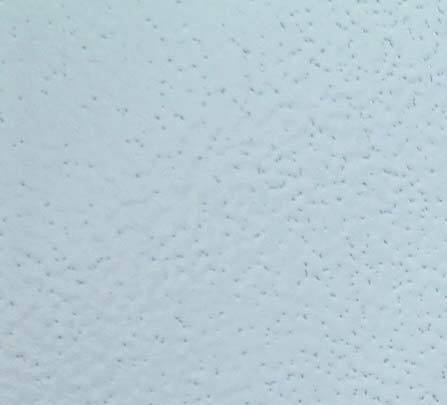

（4）针孔
喷涂技巧不好的话，如空气压力过大，漆膜过厚，过量的通风或大风，以及喷涂时距离太远，都会导致出现坑点、针孔和孔隙。
在金属喷锌/喷铝涂层，以及无机富锌底漆上面极易产生针孔。这些涂层表面多孔，当涂后道漆时，表面空隙中的空气就会逃逸出来而留下针孔。修正措施就是喷涂一层封闭连接漆，通常为 30 微米左右，不要求有很好的覆盖力，只求雾喷覆盖即可，然后再进行全面的正常的统喷，这就是所谓的雾喷／统喷技巧。
对于针孔的修补先要进行打磨，然后用含铝粉或云铁的涂料封闭这些缺陷，并达到正确的膜厚。但是如果针孔很严重，通常很难消除，中间的空气会在新涂
层中逃逸而出现新的针孔，这时除去涂层重新涂装是唯一的方法。
北京航纳科技有限公司研发的HE系列、HT系列、HC系列高分子纳米重防腐涂料各项性能指标远超国内外其他耐酸碱防腐涂料产品，已经广泛应用于国防航天和重化工等领域。欢迎广大客户朋友参观考察，业务洽谈。
