欢迎来到航纳科技 网站地图

010-67971160
13810493988

新闻中心News
您现在的位置:首页> 新闻中心> 行业新闻

耐酸碱防腐涂料漆膜缺陷分析与修正(四)

发布日期:2020-06-30

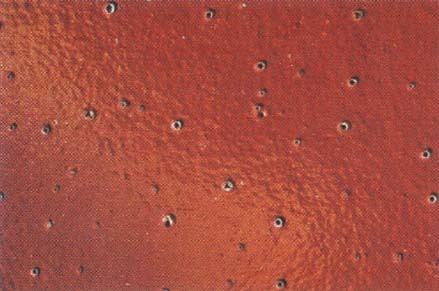

7)缩孔和鱼眼

缩孔有时被称为鱼眼。施工和涂料本身都有可能产生缩孔。表面张力较高的涂料要比低表面张力的更易出现缩孔现象。被涂表面可能不会完全被涂料所润湿,油脂、灰尘、湿气、硅油或其它杂质等经常会导致这种缺陷。当底材温度过高,漆膜中的溶剂或空气爆裂时,湿膜来不及形成连续的漆膜也会造成缩孔。当漆膜有产生缩孔的趋向时,很细小的杂质都会加重缩孔。钢板表面的油污水份等可能是喷砂时的不洁空气带来的,因此在喷砂设备上一定要加装油水分离器。缩孔通常出现在涂料干燥之前,所以在湿膜上除去它并重新进行涂漆是最通常的做法。如果是固化型涂料,要等它固化后,打毛磨平缩孔区域,进行修补。



8)胺发白/起霜和漆膜的白化
环氧涂料,特别是胺固化的环氧涂料,由于在较冷或湿润大气环境下进行固化时,胺会与空气中的二氧化碳(CO2)和湿气(H2O)发生反应。通常我们把这种情况叫做胺起霜或胺发白( amine  blooming)。其结果就是漆膜发粘,经常呈白色污迹。胺起霜是可以水溶的,能被干净的温水抹去。为了防止涂层间的附着力产生问题,在重涂前必须除去胺的起霜发白。
固化剂和基料混合后,给予一定的引导时间(Induction Time)30 分钟左右,可以有效减少胺起霜发白的机率。

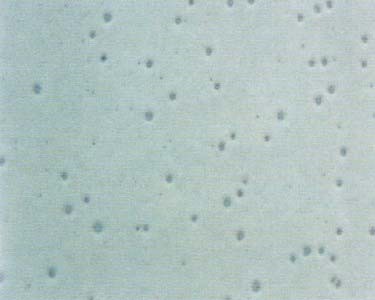

 涂料在完全固化前,由于水汽沉降在没有固化的涂料表面。即使涂料固化干燥后,这种白点也会留在漆面上。有可能会产生发花( blushing )或白化(whitening)现象。冷凝与湿气会在涂层表面形成白点,对于深颜色的涂料来说特别明显。


北京航纳科技有限公司研发的HE系列、HT系列、HC系列高分子纳米重防腐涂料各项性能指标远超国内外其他耐酸碱防腐涂料产品,已经广泛应用于国防航天和重化工等领域。欢迎广大客户朋友参观考察,业务洽谈。
