喷砂作为防腐涂装重要的组成的部分，喷砂系统的选择至关重要，航纳科技进行归纳总结，让更多防腐单位根据工况，在选择上有更多的选择依据。

（一）喷嘴衬里材料

这里所说的喷嘴衬里材料是指与磨料接触的区域。该材料必须坚固耐用，能抵抗不可避免的摩擦。使用一般铸铁喷嘴由于其迅速磨大可能会带来麻烦。使用特殊耐磨合金，碳化钨或陶瓷制成的喷嘴，可使喷砂处理效率更高。虽然最初费用较高，但在实际使用中，这些喷嘴更为经济。

（二）不同喷嘴所需空气量
喷砂速度则直接与喷嘴的大小有关，空气消耗量也是一样。因此，所能用的喷嘴的最大尺寸必须取决于压缩机送入量的多少。下表为不同大小的喷嘴所需的空气量。

喷嘴孔尺寸		所需空气量  (立方英尺/分钟)
		60 psi	70 psi	80 psi	90 psi	100 psi
inch	#4	67	76	85	94	103
3/8inch	#6	151	171	191	211	232
inch	#8	268	304	340	376	413

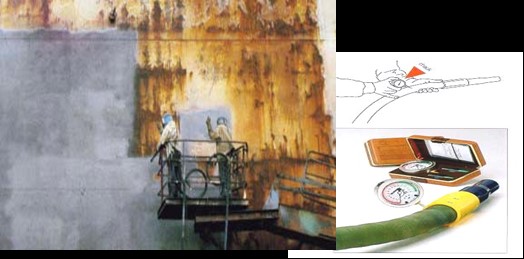

喷嘴的内部光洁度也是一个重要的因素。文丘里喷嘴通常比以前所用的直线型双孔喷嘴更受欢迎，因其寿命较长，空气消耗量小而金属砂速度快，致使喷砂效率大大提高。直线型喷嘴出口处磨料的速度大约为217英里/小时（349公里/小时或315英尺/秒）。除此之外，其磨料喷束图形大，呈中央密旁边稀的形状。1954年出现了文丘里喷嘴，这种喷嘴入口处较大，然后逐渐在中间变成短直线段，最后在出口处张开。文丘里喷嘴的磨料速度可达450英里/小时(724公里/小时，660英尺/秒)并且对整个表面的冲击几乎完全相同。喷砂压力在喷砂操作时，最佳喷嘴压力为90psi－100psi(6.2MPa－6.9MPa)，用注射针压力计进行测试。在征得喷砂者的同意后，检查者或操作者应在进行磨料喷砂，软管实际使用时，尽可能接近喷嘴后部处将注射针塞入软管，进行测试。
（三）扫砂

用磨料快速喷扫表面，目的是清除表面污渍和松动漆膜，或者是拉毛光滑坚硬的漆膜而加强新涂层的附着力。扫砂效果取决于表面性质，状况，磨料大小，操作技巧等。持枪应斜对着表面扫射，距离拉长些，这样不致于过分破坏表面而造成漆膜内部“星裂”（star cracking）。磨料在 0.2～ 0.8mm，喷嘴压力为 2bar/30p.s.i

最为合适。扫砂过的表面通常已经受到伤害，往往要求先行封闭。
（四）局部喷砂
对小块面积锈蚀，有时需要局部喷射。首先对要局部喷砂的范围要先有一个认识，残存孤立的小块漆膜应该一并除去。在实际操作中，周围漆膜会被磨料割破松脱，这时需要用砂纸片把周围松动漆膜除去，并打磨成一定坡度。这一点是最为重要的，尤其是在修补时涂装时。
（9）真空喷砂

真空喷射处理方法现在受到了欢迎。它利用压缩空气引射，将真空室内空气抽去，使用与真空室相连的吸砂管与喷枪罩内产生负压差，从而将喷枪内喷泉出的磨料和除下的铁锈，旧涂层等一起吸入真空器内。它最大的优点是不污染环境。对于已经安装好的仪表和设备不会带来损害。

北京航纳科技有限公司研发的HE系列、HT系列、HC系列高分子纳米重防腐涂料各项性能指标远超国内外其他重防腐涂料产品，已经广泛应用于国防航天和重化工等领域。
